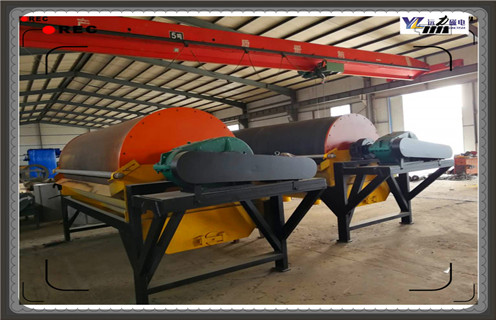

CTS系列產品永磁筒式磁選機適用赤鐵礦、磁黃鐵礦、培燒礦、鈦鐵礦等亞鐵磁性原材料的濕試磁選設備，也用以煤、礦山企業、裝飾建材等原材料的除鐵工作，及其選礦工作中的磁重介質收購。在重介質選別工作中，為了更好地確保赤鐵礦或硅鐵的較大 利用率，必須用第二臺磁選機對第一臺磁選機的尾礦開展再度選別。在這類狀況下，可選用尤其設計方案的尾礦再解決雙桶磁選機。它能提升 利用率，提升 鈦精礦品味，降低尾礦外流，簡單化選礦廠步驟，控制成本，提升 經濟收益。

一、CTS(N.B)永磁筒式磁選機技術性特性

1、永磁筒式磁選機實行中華共和國機械制造業規范《JB/7895-1999》，選用希土復合型磁系，并選用高強力膠水(J-39)粘接，并且用環氧樹脂膠注漿，磁系表層用不銹鋼鋼帶結構加固，不掉下來。筒節兩邊加密封墊片并涂密封劑，確保不滲水;技術性優秀、合理配置。歷經獨特設計方案，使磁感應強度遍布更為有效，篩分實際效果較為顯著。

2、體歷經獨特設計方案，不容易物料阻塞、跑料現象。槽體形式為半倒流式。

3、動方法有左傳動系統和右傳動系統二種形式。

4、滾桶表層硫化橡膠選用立即硫化橡膠方法替代粘接方法，硫化橡膠層選用高耐磨強度高，薄厚為4mm，可用使用壽命2-三年，粘接抗壓強度3.5Mpa。

5、場抗壓強度大、電磁場深層大、解決工作能力大。

6、構造簡易、產出量大;實際操作簡易、便于維護保養。

7、進礦箱設計方案了造成有效礦漿流入的相對構造，使帶磁礦物質的利用率進一步提高。

二、CTS(N.B)永磁筒式磁選機型號規格主要參數

三、CTS(N.B)永磁筒式磁選機原理

所要分離出來的礦漿根據法蘭盤進到進礦箱，經排水管道基本稀釋液后，由泛自來水管沖洗至永磁滾筒下邊，由永磁滾筒轉動分離出來為鈦精礦(帶磁化學物質)和尾礦(非磁性化學物質)，鈦精礦由鈦精礦管沖洗入鈦精礦箱里(調節鈦精礦管壓力，以沖凈鈦精礦為宜)，選定鈦精礦和尾礦各自由下孔排出。

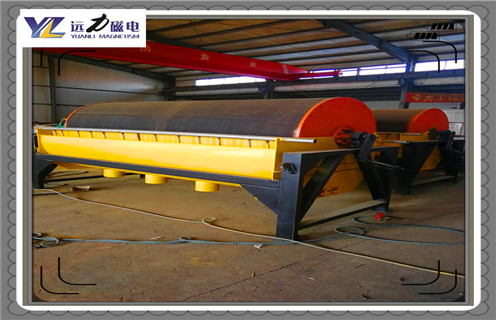

四、CTS(N.B)永磁筒式磁選機結構類型

1、永磁滾筒是磁選機的核心部件，它由圓桶、稀土永磁磁系、軸承端蓋、軸、滾子軸承及滾動軸承構成。

2、圓桶用不銹鋼板卷成，根據軸承端蓋、滾子軸承、滾動軸承、支撐點于軸上，圓桶與磁系的間距不超4mm。

3、傳動系統由擺線針減速機減速器、鏈輪鏈條、傳動鏈條、轉動軸與筒聯接，推動圓桶轉動。

4、槽體是篩分礦物質的關鍵構件，礦漿在槽身體流動性，使帶磁化學物質與非磁性化學物質分離。

5、聲卡機架是由鋁型材電焊焊接成的結構件，擔負服務器的所有凈重，根據地腳螺絲固定不動在基本上。

6、磁系傾角調整設備用以調整磁系的偏移視角，轉動支撐桿上的螺帽，根據支撐桿使軸偏移，進而使固定不動在軸上的磁系也伴隨著偏移。

7、進礦箱根據排水管道基本稀釋液礦漿和根據分離板使礦漿有效分離。

8、鈦精礦箱根據鈦精礦管將吸咐于磁滾桶的帶磁化學物質清洗出來。
